GAI Serie 6Y
Vollautomatischer Abfüllmonoblock – Spülen, Füllen, Verkorken, Verschrauben
Vollautomatische Abfüllmonoblöcke aus Edelstahl: Rinser, Evakuierung der Flasche, Falldruckfüller, Korker und Station für den Schraubverschluss – die 1706 YR bis 2.400 Fl./Std., die 2106 YS bis 3.000 Fl./Std.
Die Preise dieses Produkts geben wir einzeln frei.
Rinser mit Greifer am Flaschenhals
Rinser aus Edelstahl für Flaschen bis 115 mm Durchmesser. Ein Greifer fasst die Flasche am Hals, ein Ritzel-Zahnstangen-System dreht sie, angetrieben von einer Kurvenscheibe. Die Düse taucht in den Flaschenhals ein und spritzt nur, wenn eine Flasche vorhanden ist – ohne Kontakt zwischen Flaschenhals und Injektor. Die Abtropfflüssigkeit wird in einem geschlossenen Kreislauf aufgefangen, ohne die Maschine zu benetzen. Die 1706 YR spült in einer Phase (zwei Phasen als Option), die 2106 YS serienmäßig in zwei Phasen mit Wasser und Luft.
Evakuierung der Flasche
Eine Hochvakuumpumpe entzieht der Flasche rund 90 % der enthaltenen Luft; anschließend wird die Flasche mit Inertgas nach Ihrer Wahl – Stickstoff oder CO₂ – befüllt.
Falldruckfüller mit leichtem Unterdruck
Füller für Flaschen bis 115 mm Durchmesser. Die patentierten Abfüllventile schließen unten sowohl den Gas- als auch den Flüssigkeitskanal – das Produkt kommt nur mit der in der Flasche erzeugten Atmosphäre in Kontakt. Die Füllhöhe ist zentral zwischen 30 und 90 mm ab Mündungsrand einstellbar. Der Füllbehälter ist spiegelpoliert; die zentrale Zuführung von unten lässt ihn vollständig leerlaufen. Der Zufluss wird über ein pneumatisches Magnetventil geregelt.
Reinigung im geschlossenen Kreislauf
Die Abfüllventile haben eine eigene Öffnungsstellung für Reinigung und Sterilisation. Das Reinigungsmedium läuft über zentral schwenkbare Dummyflaschen in eine fest installierte Rücklaufleitung – der Füller ist damit für die CIP-Reinigung im Stillstand und bei laufender Maschine vorbereitet.
Korker mit Vakuum
Vor dem Verkorken verringert ein Gasinjektor den Sauerstoff zwischen Wein und Korken. Das Korkschloss des Monokopf-Korkers 41401 presst den Korken langsam mit vier Backen aus gehärtetem, geschliffenem und poliertem Edelstahl auf 16 mm zusammen. Eine Hochleistungs-Vakuumpumpe erzeugt ein Vakuum im Flaschenhals, damit beim Einführen des Korkens kein Druck entsteht. Eine Fotozelle kontrolliert, ob ein Korken vorhanden ist.
Station für den Schraubverschluss
Die zweite Verschließerstation ist serienmäßig mit einer Fotozelle für die Kapselanwesenheit ausgerüstet und wird mit der Ausrüstung für Ihren Verschluss ergänzt – etwa dem Schraubverschließer 42901 mit Gasinjektion und 4-Rollen-Kopf. Sie steht bei den Optionen.
Technische Daten
| Modell | 1706 YR | 2106 YS |
|---|---|---|
| 1) Rinser | 9 Stellen, 1 Phase | 10 Stellen, 2 Phasen |
| 2) Falldruckfüller | 10 Ventile | 12 Ventile |
| 3) Evakuierstation | ja | ja |
| 4) Gasinjektor | ja | ja |
| 5) Monokopf Korker | 41401 mit Vakuum, 8 Stellen | 41401 mit Vakuum, 8 Stellen |
| 6) Monokopf ohne Verschließer | 8 Stellen, ab Werk leer | 8 Stellen, ab Werk leer |
| Leistung | 600 – 2.400 Fl./Std. | 600 – 3.000 Fl./Std. |
| Füllleistung | 1.500 l/h | 2.000 l/h |
| Füllhöhe | 30 – 90 mm ab Mündung | 30 – 90 mm ab Mündung |
| Flaschendurchmesser | bis 115 mm | bis 115 mm |
| Serienausstattung | R-Paket | S-Paket |
| Bandantrieb | 0,3 HP, Tisch 500 mm | 0,5 HP, Tisch 800 mm |
Die sechste Station ist ab Werk leer und wird nach Ihrem Verschluss bestückt (siehe „Zweite Verschlusssäule“). Beide Maschinen sind für einen zylindrischen Flaschentyp ausgerüstet; die Geschwindigkeit ist über Frequenzumrichter stufenlos einstellbar.
Was ist serienmäßig dabei?
Die 2106 YS bringt vieles schon mit, was bei der 1706 YR als Option dazukommt. Die Pakete T und U stehen bei beiden Maschinen in der Auswahl oben.
| Ausstattung | YR1706 YR | YS2106 YS | YTPaket T | YUPaket U |
|---|---|---|---|---|
| Rinser | ||||
| Einphasige Ausspülmaschine | ● | – | – | – |
| Zwei-Phasen-Ausspül- und Ausblasmaschine | – | ● | ● | ● |
| Füller | ||||
| Schwerkraftfüller mit leichtem Unterdruck | ● | – | – | – |
| Füller für leichten Unterdruck und leichten Überdruck (0,05 bar) | – | ● | ● | ● |
| Zentrale Füllniveau-Einstellung | ● | ● | ● | ● |
| Zentralisierte Dummy-Flaschen | ● | ● | ● | ● |
| Näherungskontrolle beim Absenken der Flaschen | – | ● | ● | ● |
| Füllstandssonde mit analogem Signal | – | ● | ● | ● |
| Abfüllventil mit Kurvenrolle für bessere Zentrierung am Einlaufstern | – | ● | ● | ● |
| Verschließer | ||||
| Automatischer Kurvenwechsel für Bivolver- und Trivolver-Verschließtürme | ● | ● | ● | ● |
| Steuerung & Bedienung | ||||
| Elektrische Höhenverstellung aller Türme | – | ● | ● | ● |
| Touchscreen 12" mit Encoder je Verstellachse und Formatspeicher | – | – | ● | ● |
| Fernwartung (Remote Service) | – | – | ● | ● |
| Elektronischer Flaschenzähler | – | – | ● | ● |
| Handling | ||||
| Verstellbare Sterne für Rinser, Füller, Korker und Kapsler | – | – | ● | ● |
| Einlaufschnecken vom Füller zum Korker/Kapsler | – | ● | ● | ● |
| Universal-Einlaufschnecken mit motorisierten Seitenführungen | – | – | – | ● |
Verfügbarkeit teils abhängig von der Ventilzahl (Monoblöcke mit 6–10 bzw. 12–16 Abfüllventilen) – die genaue Konfiguration klären wir gerne in Ihrem Angebot.

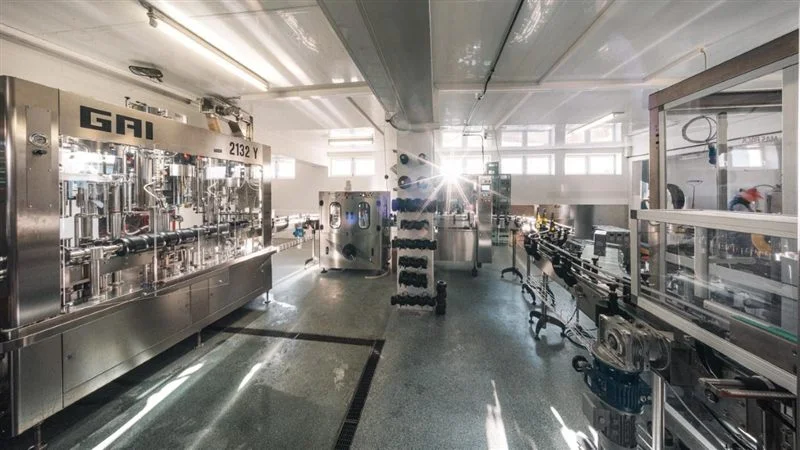

Videos
